Vibroanalizador
Un vibroanalizador es un instrumento que mide la vibración de la maquinaria rotativa y descompone la señal en su espectro de frecuencias mediante la transformada rápida de Fourier (FFT). A diferencia de un simple vibrómetro —que solo entrega un valor global en mm/s—, el vibroanalizador indica a qué frecuencia ocurre la vibración. Eso convierte un número en un diagnóstico: desequilibrio, desalineación, holguras mecánicas, resonancia o defectos de rodamientos.
Esta página se centra en el vibroanalizador portátil: el equipo ligero (menos de 5 kg) que se lleva hasta la máquina para analizarla in situ, a su velocidad de trabajo real, sin desmontar ni transportar el rotor. Si busca una visión más amplia del instrumento de análisis en general, consulte nuestra página sobre el analizador de vibraciones.
Resumen rápido
- Función: medir vibración (mm/s) y mostrar su espectro FFT, fase y RPM.
- Para qué sirve: identificar la causa de la vibración elevada.
- Portátil: <5 kg, alimentado por un portátil Windows vía USB, uso en campo.
- Magnitud principal: velocidad de vibración RMS, base de las zonas ISO 10816/20816.
- Plus: con medición de fase también equilibra rotores en 1 o 2 planos.
¿Qué es un vibroanalizador y para qué se usa?
Toda máquina rotativa vibra. La pregunta del mantenimiento no es si vibra, sino cuánto y, sobre todo, por qué. Un vibrómetro responde a la primera: da un valor RMS de velocidad de vibración en milímetros por segundo. Un vibroanalizador responde a la segunda: separa esa vibración en las frecuencias que la componen y revela el patrón característico de cada avería.
La herramienta matemática que lo hace posible es la FFT (Fast Fourier Transform). La señal temporal del acelerómetro —una onda compleja— se transforma en un espectro: un gráfico de amplitud frente a frecuencia. En ese espectro, cada defecto deja una firma reconocible. Un pico fuerte a la frecuencia de giro (1×) apunta a desequilibrio; un pico a 2× sugiere desalineación; familias de armónicos a alta frecuencia delatan rodamientos dañados.

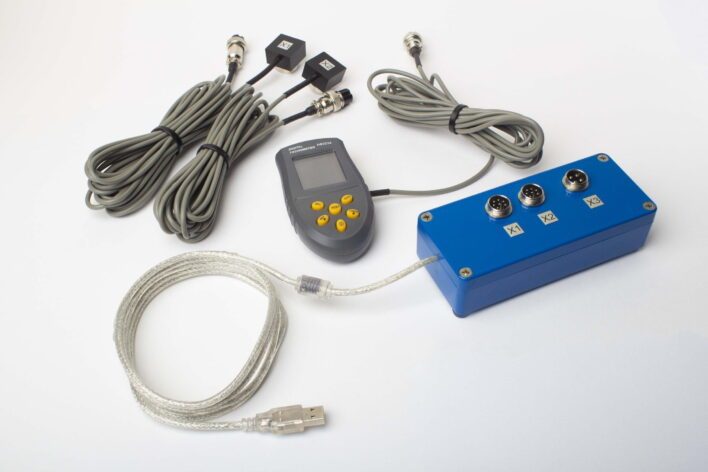

Fig. 1. Un vibroanalizador portátil moderno: unidad de medida USB de dos canales, acelerómetros y sensor de fase láser, todo en un maletín de menos de 5 kg.
El análisis de vibraciones es la base del diagnóstico vibracional y del mantenimiento predictivo. En lugar de esperar a que un rodamiento falle, se vigila la evolución del espectro y se actúa antes de la parada de emergencia.
Vibroanalizador portátil frente a analizador de banco
No todos los vibroanalizadores se usan igual. La distinción más importante en la práctica es dónde trabaja el equipo: en el laboratorio o junto a la máquina.
El analizador de banco es un equipo estacionario, a menudo integrado en una máquina equilibradora de apoyos blandos o rígidos. El rotor se desmonta, se transporta y se monta sobre el banco, que lo hace girar en condiciones controladas. Ofrece máxima precisión y repetibilidad para un componente aislado, pero exige parar la máquina, desmontarla y asumir el tiempo y el coste del transporte. Además, ignora la influencia real de los apoyos, la cimentación y los elementos acoplados.
El vibroanalizador portátil invierte la lógica: en vez de llevar el rotor al instrumento, se lleva el instrumento al rotor. Pesa menos de 5 kg, se alimenta de un portátil por USB y se monta en minutos. Analiza la máquina tal y como funciona, a su velocidad de trabajo, con sus rodamientos y su base reales. Es la herramienta del técnico de campo y del responsable de mantenimiento.

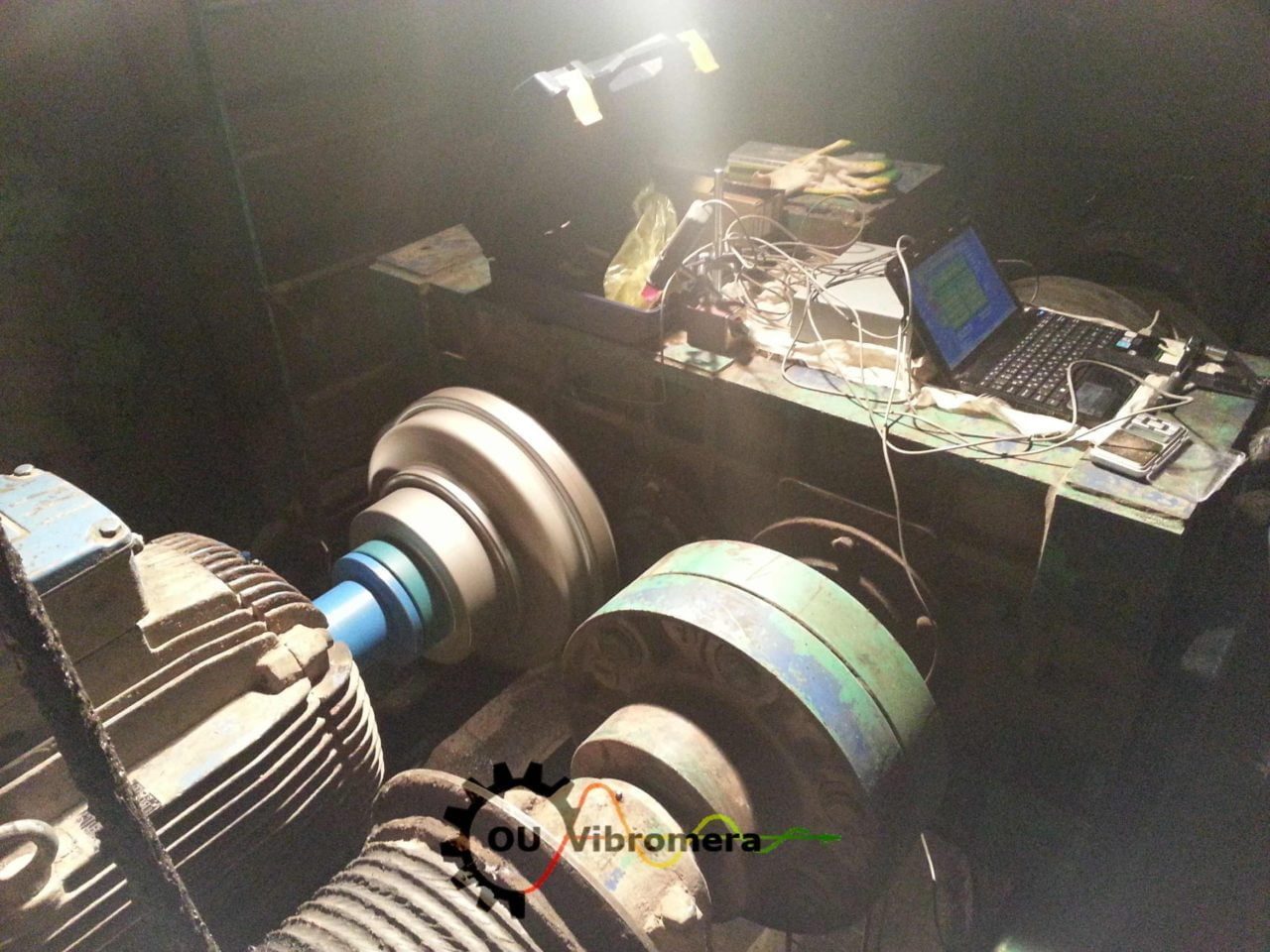

Fig. 2. Análisis y equilibrado in situ de un acoplamiento: el vibroanalizador portátil trabaja sobre la máquina montada, a su velocidad real.
| Criterio | Vibroanalizador portátil | Analizador de banco |
|---|---|---|
| Peso / movilidad | <5 kg, se transporta en maletín | Fijo, estacionario |
| Lugar de uso | En campo, sobre la máquina | Taller / laboratorio |
| ¿Desmontar el rotor? | No | Sí, obligatorio |
| Condiciones de medida | Reales (apoyos, base, RPM de trabajo) | Controladas, aisladas |
| Tiempo de parada | Mínimo (horas) | Alto (desmontaje + transporte) |
| Caso ideal | Diagnóstico y equilibrado in situ | Producción seriada, alta precisión por pieza |
Ambos enfoques son complementarios. Para una visión general del instrumento, lea también nuestra página sobre el medidor de vibraciones y la del vibrómetro.
Ventajas de la portabilidad: por qué el campo lo cambia todo
La portabilidad no es solo comodidad logística; cambia la calidad misma del diagnóstico:
- Velocidad de trabajo real. Muchas averías —resonancias, holguras, efectos de carga— solo aparecen a la RPM operativa. Un vibroanalizador portátil mide ahí; el banco, no siempre.
- Sistema completo. Se analiza el conjunto rotor + rodamientos + acoplamiento + cimentación, no una pieza aislada.
- Mínima parada. Sin desmontaje ni transporte, el diagnóstico dura horas en lugar de días.
- Diagnóstico antes de actuar. El espectro confirma si la vibración procede de desequilibrio (corregible con equilibrado) o de otra causa, evitando trabajos inútiles.
- Acción inmediata. Si el problema es desequilibrio, el mismo equipo equilibra el rotor allí mismo.
Qué dice el espectro: síntoma → causa
El valor de un vibroanalizador está en interpretar el espectro. Estas son las firmas más habituales que un técnico busca en el dominio de la frecuencia (referidas a la frecuencia de giro, 1×):
| Firma en el espectro | Causa probable | Acción típica |
|---|---|---|
| Pico dominante a 1× (radial, en fase) | Desequilibrio del rotor | Equilibrado en 1 o 2 planos |
| Pico fuerte a 2×, axial elevado | Desalineación de ejes | Alineación del acoplamiento |
| Armónicos múltiples (3×, 4×, 5×…) | Holguras mecánicas | Apriete, reparación de ajustes |
| Picos de alta frecuencia no armónicos | Defecto de rodamiento | Sustitución del rodamiento |
| Amplitud que se dispara a una RPM concreta | Resonancia / velocidad crítica | Evitar la zona, rigidizar la base |
La medición de fase es decisiva para separar desequilibrio de desalineación y para localizar el «punto pesado». Por eso un vibroanalizador completo mide amplitud, frecuencia y fase. Profundice en el método en nuestra guía de diagnóstico de vibraciones.
Severidad de la vibración: zonas ISO 10816 / 20816
El vibroanalizador mide la velocidad de vibración RMS en mm/s, que es precisamente la magnitud que las normas ISO 10816 e ISO 20816 usan para clasificar el estado de una máquina en zonas de severidad. La tabla siguiente es una referencia orientativa para máquinas industriales de tamaño medio:
| Velocidad RMS (mm/s) | Zona | Interpretación |
|---|---|---|
| hasta 1,8 | A — Buena | Máquina nueva o recién equilibrada |
| 1,8 – 4,5 | B — Aceptable | Apta para servicio prolongado |
| 4,5 – 7,1 | C — Insatisfactoria | Vigilar; planificar corrección |
| más de 7,1 | D — Inaceptable | Riesgo de daño; intervenir |
Los límites exactos dependen de la clase de máquina, su potencia y su montaje. La norma ofrece el marco; el vibroanalizador aporta la medición. Para reducir esos valores, vea reducción de vibración.
Ejemplo de vibroanalizador portátil: el Balanset-1A
El Balanset-1A es un dispositivo portátil de dos canales, basado en PC, que reúne tres funciones en un mismo maletín de menos de 5 kg: vibrómetro, vibroanalizador y sistema de equilibrado de campo. Como vibroanalizador, adquiere los dos canales de forma simultánea y calcula el espectro FFT y la forma de onda temporal, además de medir RPM y fase.

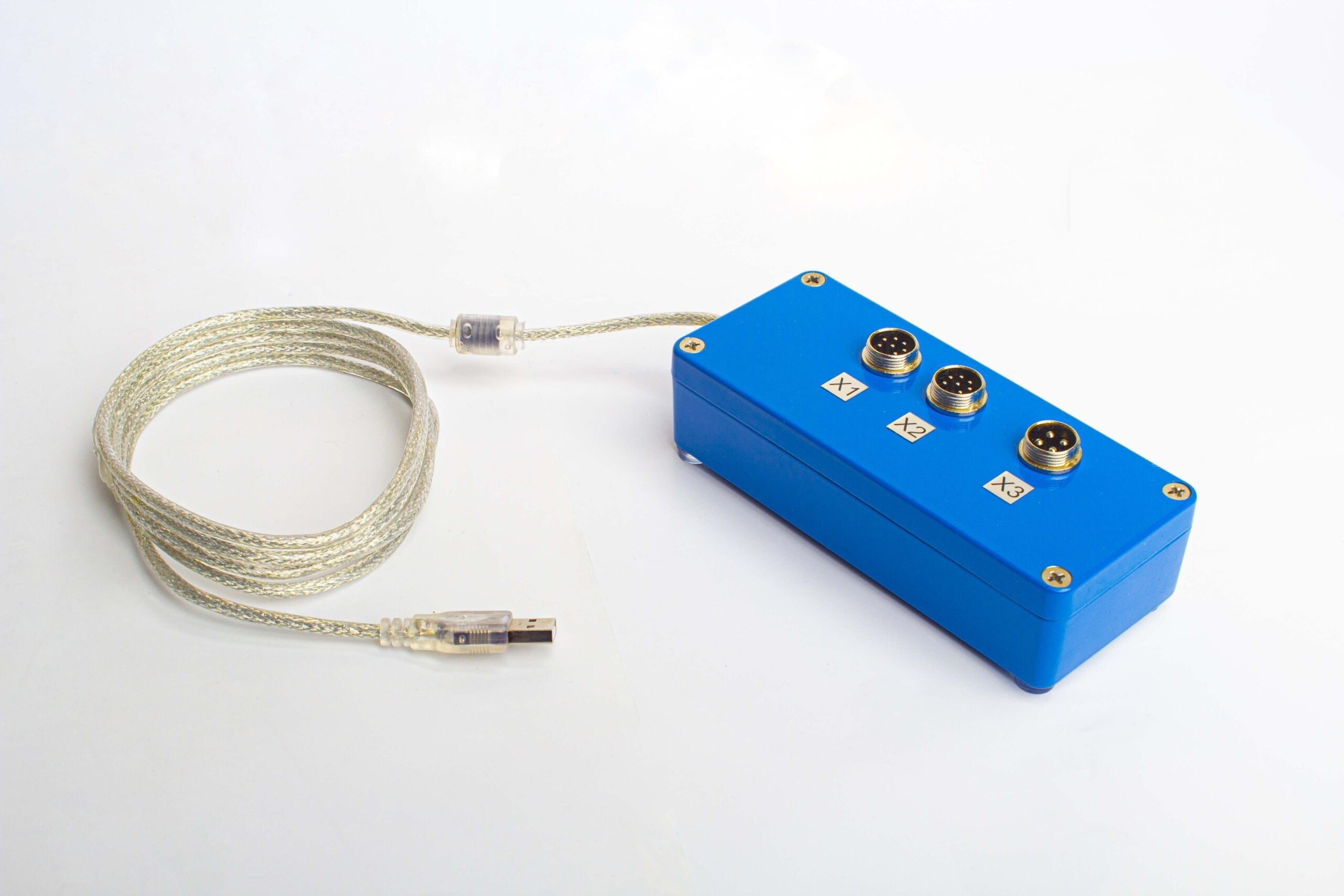

Fig. 3. Unidad de medida de dos canales del Balanset-1A: integra preamplificadores, integradores y conversor A/D; se conecta al portátil por USB.
Especificaciones verificadas
| Parámetro | Valor |
|---|---|
| Velocidad de vibración RMS (1×) | 0,02 – 80 mm/s |
| Rango de frecuencia del RMS | 5 – 200 Hz |
| Medición de velocidad de giro | 100 – 100 000 RPM |
| Fase de vibración | 0 – 360° (error ±1°) |
| Canales simultáneos | 2 |
| Planos de corrección (equilibrado) | 1 o 2 |
| Peso (en maletín) | < 5 kg |
| Temperatura de trabajo | 5 – 50 °C |
Modos y prestaciones
- Modo «Vibrómetro»: medición de RPM, amplitud y fase de la velocidad de vibración (global y 1×) sin equilibrar.
- Análisis espectral: espectro FFT y forma de onda temporal con adquisición simultánea de los dos canales.
- Modo «Gráficos»: representación de las mediciones para seguimiento.
- Equilibrado en 1 o 2 planos: cálculo de masa y ángulo de los contrapesos, cálculo de masa partida y de taladrado, opción de dejar o retirar las masas de prueba.
- Tolerancia ISO 1940: cálculo del desequilibrio residual admisible por grados G (G16 trituradoras y maquinaria agrícola, G6.3 ventiladores/bombas/motores, G2.5 turbinas/compresores, G1.0/G0.4 husillos).
- Coeficientes de influencia guardados, equilibrado de afino e informes archivables con almacenamiento ilimitado.
Importante: el Balanset-1A es una herramienta portátil de medición y equilibrado que requiere un PC/portátil con Windows conectado por USB. No es un equipo autónomo con pantalla propia, ni realiza monitorización online continua montado en la máquina; su fuerza está en el diagnóstico y el equilibrado de campo. Para el panorama completo del instrumento, consulte el analizador de vibraciones y la página de control de vibraciones.

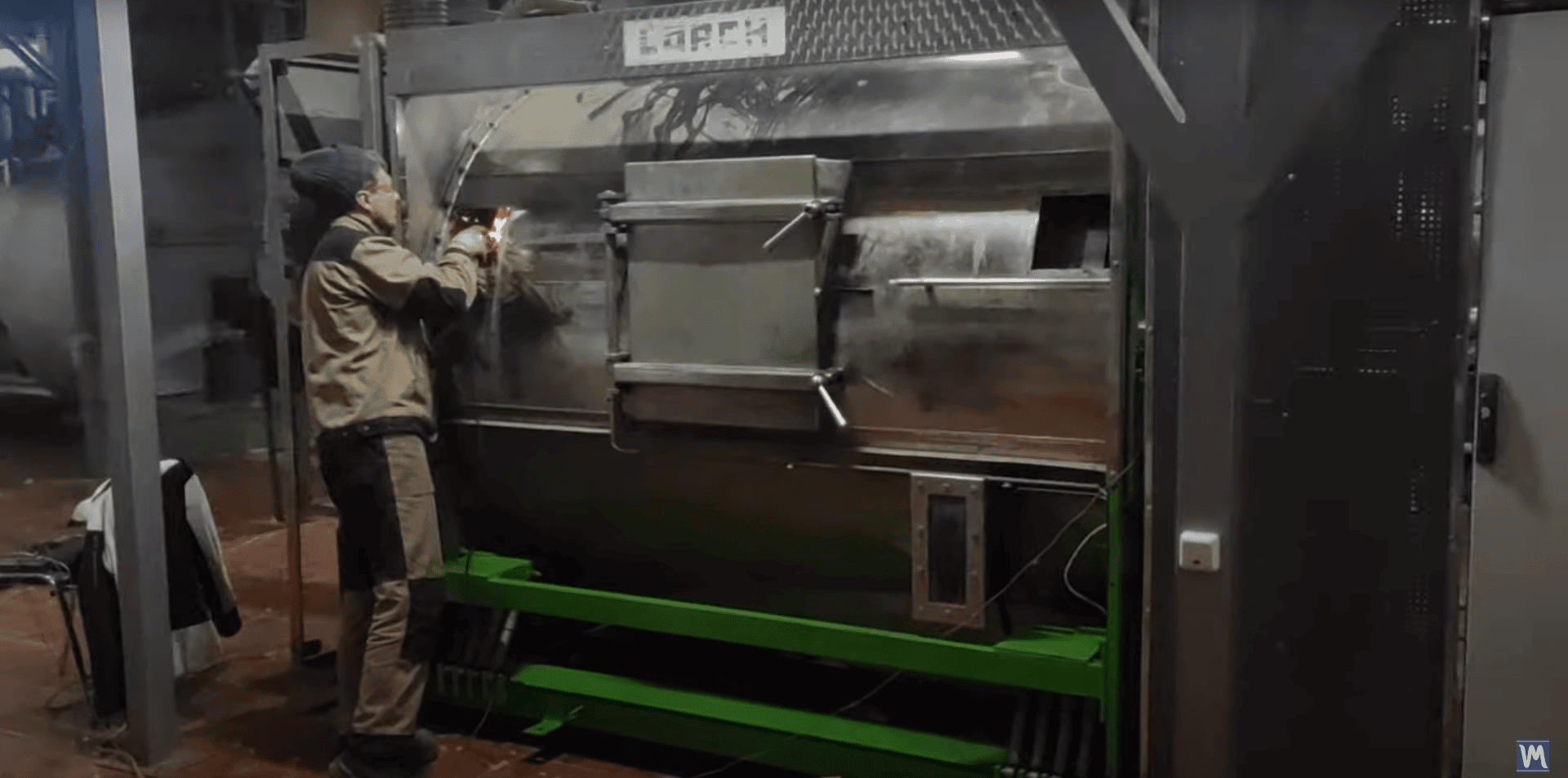

Fig. 4. Tras el diagnóstico espectral, el mismo vibroanalizador equilibra el rotor de la centrífuga in situ, sin desmontarlo.
Cómo elegir un vibroanalizador portátil
Al comparar equipos para uso en campo, conviene verificar:
- Medición de fase. Sin fase no hay diagnóstico fino ni equilibrado. Es imprescindible.
- Dos canales simultáneos. Permiten comparar apoyos y equilibrar en dos planos de una sola pasada.
- Rango de velocidad y frecuencia adecuados. Cubra desde máquinas lentas hasta husillos rápidos (p. ej. 100–100 000 RPM, 5–200 Hz).
- Peso y robustez. Por debajo de 5 kg y en maletín de transporte resistente.
- Software de análisis y equilibrado integrado, con cálculo de tolerancias ISO e informes.
- Sensores incluidos: acelerómetros y referencia de fase (tacómetro láser).
Lleve el laboratorio a la máquina
El Balanset-1A es un vibroanalizador portátil de dos canales que analiza el espectro FFT, mide fase y RPM y equilibra rotores in situ, todo en menos de 5 kg.
Preguntas frecuentes
¿Qué es un vibroanalizador?
Un vibroanalizador es un instrumento que mide la vibración de la maquinaria rotativa y descompone la señal en su espectro de frecuencias mediante la FFT. A diferencia de un simple vibrómetro, que solo entrega un valor global en mm/s, el vibroanalizador muestra a qué frecuencia se produce la vibración, lo que permite identificar la causa: desequilibrio, desalineación, holguras o defectos de rodamientos.
¿Qué diferencia hay entre un vibroanalizador portátil y uno de banco?
El portátil pesa menos de 5 kg, funciona con un portátil y se lleva hasta la máquina para analizarla en su sitio, a su velocidad de trabajo real. El de banco es un equipo fijo de laboratorio o de máquina equilibradora: ofrece gran precisión pero exige desmontar el rotor y transportarlo. El portátil prioriza el diagnóstico in situ con mínima parada.
¿Qué rangos mide el vibroanalizador Balanset-1A?
El Balanset-1A mide la velocidad de vibración RMS de 0,02 a 80 mm/s en un rango de 5 a 200 Hz, la velocidad de giro de 100 a 100 000 RPM y la fase de 0 a 360° con un error de ±1°. Adquiere dos canales de forma simultánea y calcula el espectro FFT y la forma de onda temporal.
¿Se puede usar un vibroanalizador para equilibrar rotores?
Sí. Un vibroanalizador con medición de fase, como el Balanset-1A, además de mostrar el espectro permite equilibrar el rotor en uno o dos planos directamente en campo: mide amplitud y fase, calcula la masa y el ángulo de los contrapesos, y verifica el resultado sin desmontar la máquina.
¿Qué norma se usa para evaluar la severidad de la vibración?
Las normas ISO 10816 e ISO 20816 definen zonas de severidad (Buena, Aceptable, Insatisfactoria e Inaceptable) según la velocidad de vibración RMS en mm/s. El vibroanalizador mide precisamente esa magnitud, que sirve de base para clasificar el estado de la máquina.
